ماژول نمایشگر میزان شارژ باطری مدل A001

توضیحات محصول

این ماژول جهت نمایش شارژ ولتاژ خودرو و تست انواع باتری و دینام مناسب است و می تواند ولتاژ بین ۸ تا ۷۲ ولت را اندازه گیری کند. نحوه ی عملکرد این ماژول به این صورت است که وقتی ماژول را با رعایت مثبت و منفی به باتری متصل میکنیم ماژول تشخیص می دهد که باتری ۱۲، ۲۴، ۳۶ …. ۷۲ ولت است و سپس نمایشگر سگمنتی ماژول میزان شارژ و مقدا ولتاژ بصورت عددی در بخش پایینی ماژول نمایش داده می شود.

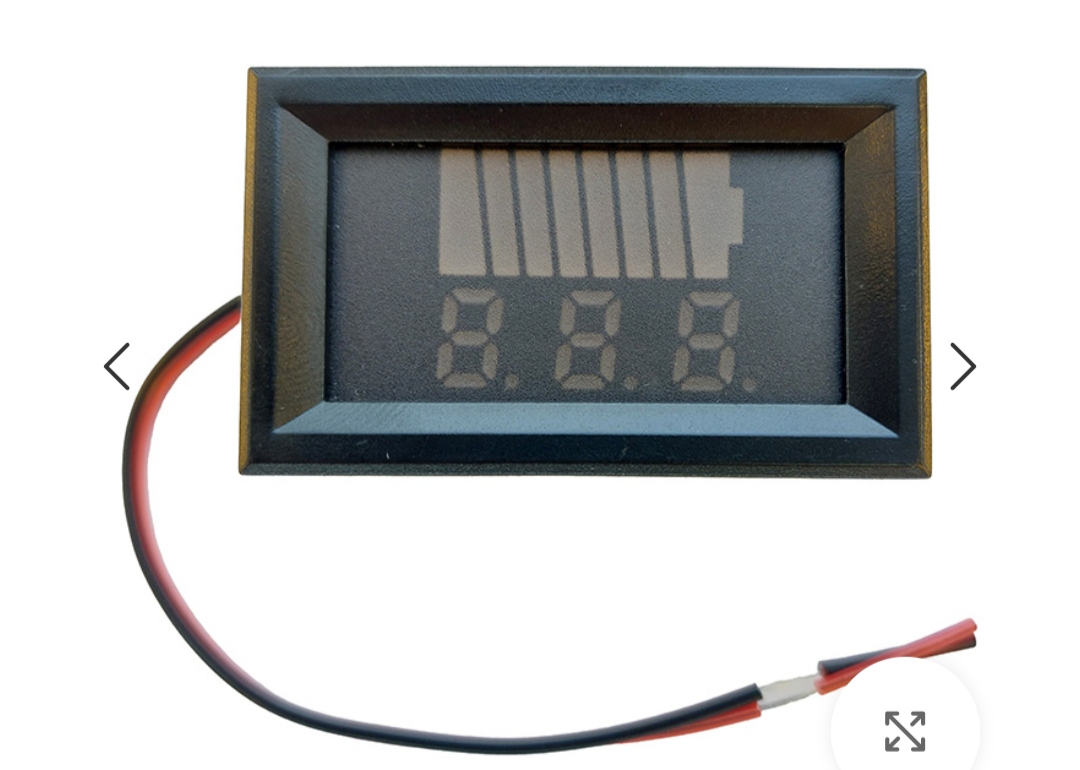

ماژول نمایشگر ولتاژ باتری خودرو از دو بخش تشکیل شده است :

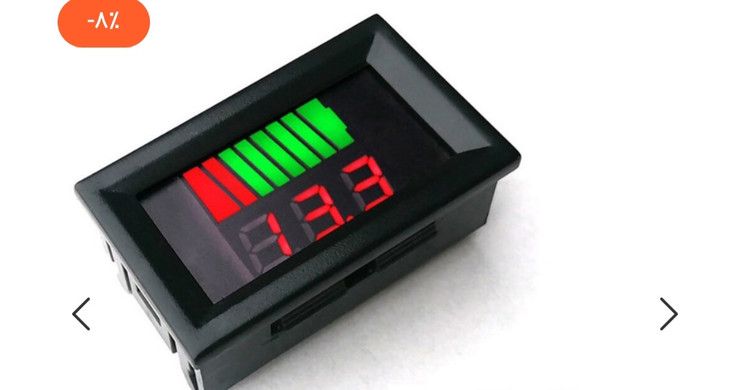

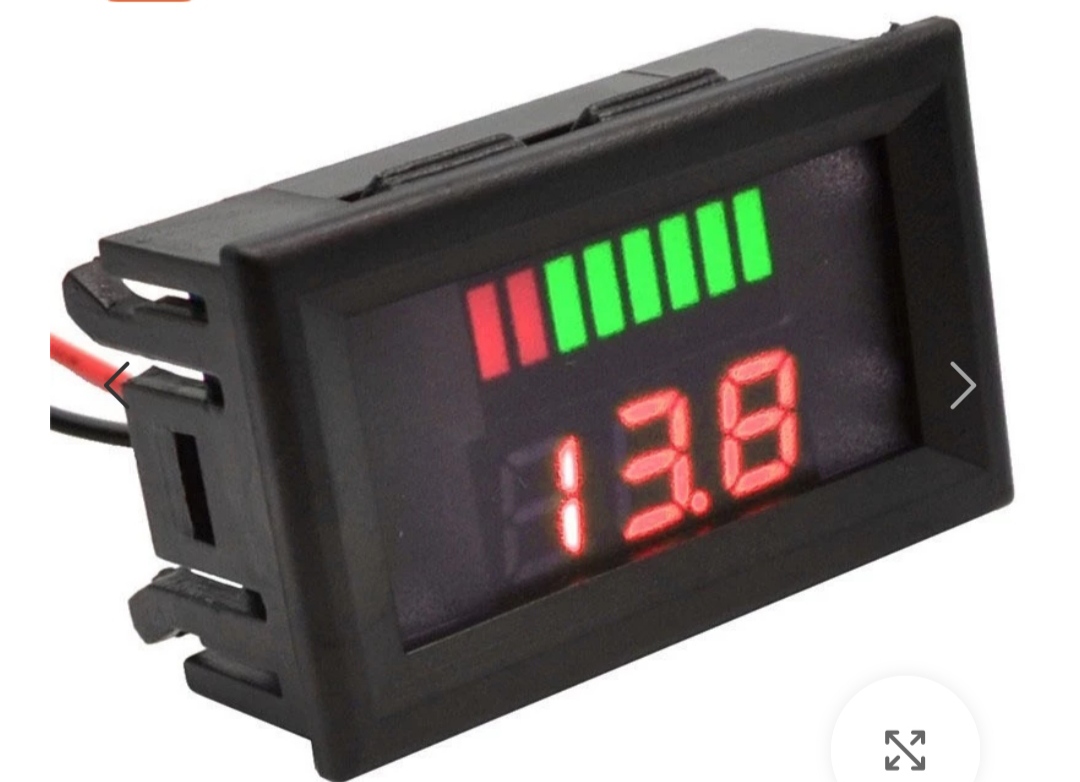

یک بخش بالایی نمایشگر که بصورت سگمنت است و نماد باتری را دارد و دو سگمنت سمت چپ رنگ قرمز و سگمنت های دیگر رنگ سبز هستند

بخش پایینی نمایشگر که مقدار ولتاژ را بصورت عددی نمایش می دهد و به رنگ قرمز است.

نحوه عملکرد آن برای باتری های ۱۲ ولت بدین صورت است :

    ولتاژ بالاتر از ۱۱.۱ ولت سگمنت ۱ روشن می گردد.

    ولتاژ بالاتر از ۱۱.۳ ولت سگمنت ۲ روشن می گردد.

    ولتاژ بالاتر از ۱۱.۶ ولت سگمنت ۳ روشن می گردد.

    ولتاژ بالاتر از ۱۱.۹ ولت سگمنت ۴ روشن می گردد.

    ولتاژ بالاتر از ۱۲.۲ ولت سگمنت ۵ روشن می گردد.

    ولتاژ بالاتر از ۱۲.۵ ولت سگمنت ۶ روشن می گردد.

    ولتاژ بالاتر از ۱۲.۹ ولت سگمنت ۷ روشن می گردد.

    ولتاژ بالاتر از ۱۳.۳ ولت سگمنت ۸ روشن می گردد.

و برای باتری های ۲۴ ولت و بالاتر مقادیر به ترتیب ضریب ۲ ، ۳ و … میخورند.

ماژول ها شامل گارانتی نمیشوند و به هیچ عنوان

مرجوع و تعویض نمی‌گردند.
